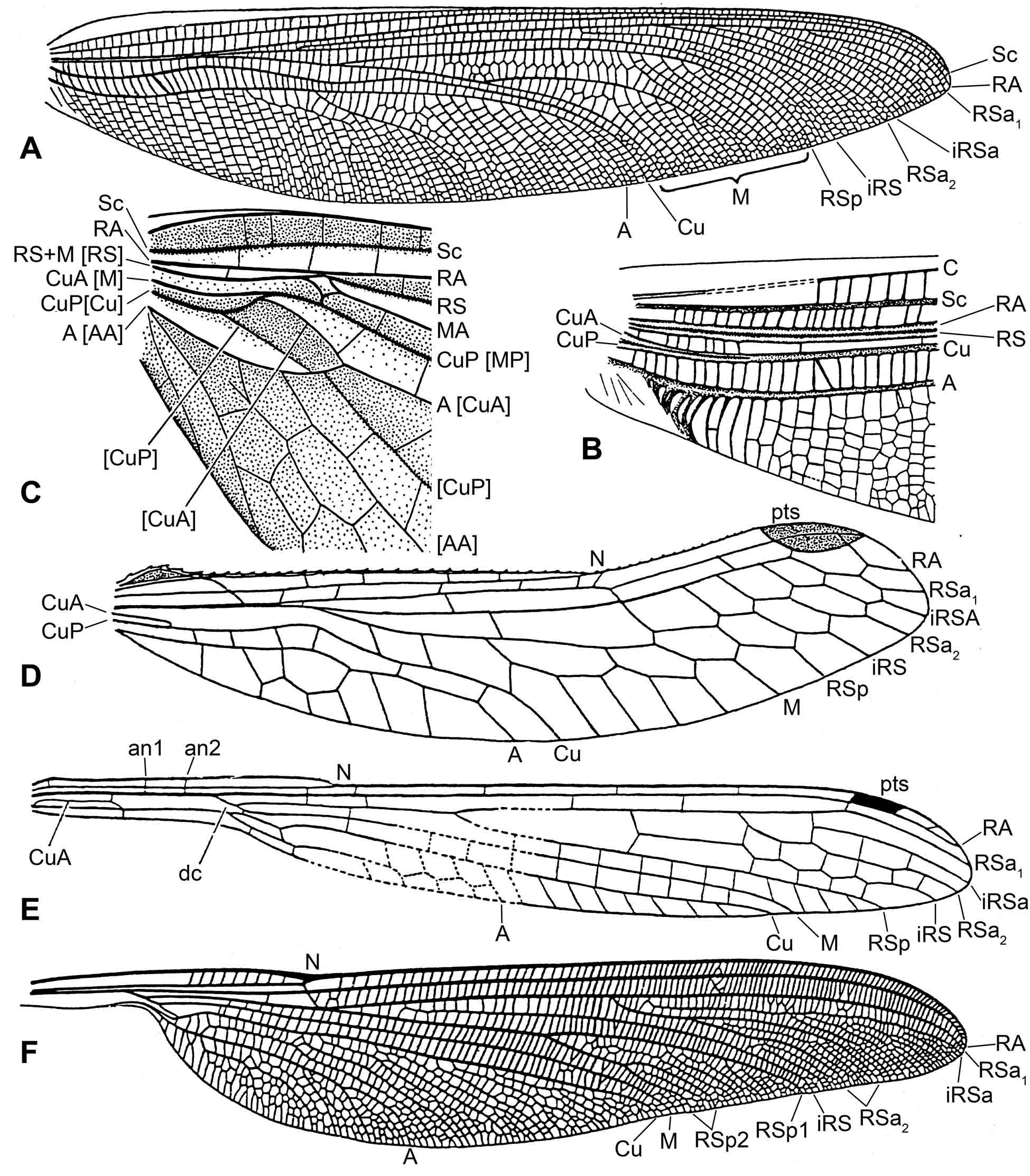

Рис. 7.3.5. Ископаемые палеозойские и триасовые стрекозы. A – Meganeura, схема жилкования переднего крыла (по Handlirsch 1919). B – Meganeura monyi Brongniart 1885, основание переднего крыла (по Carpenter 1943, с изменениями). C – Eugeropteron lunatum Riek 1984 (пунктировкой показан рельеф крыла, буквы в квадратных скобках соответствуют обозначениям жилок по Riek & Kukalova-Peck 1984). D – Ditaxineura anomalostigma Tillyard 1926 (по Fraser 1957). E – Kennedya mirabilis Tillyard 1925 (по Fraser 1957). F – Triadophlebia madygenica Pritykina 1981 (по Притыкиной 1981). Условные обозначения: an1, an2 – первичные предузелковые поперечные жилки; dc – дискоидальная ячейка; N – узелок; pts – птеростигма.
