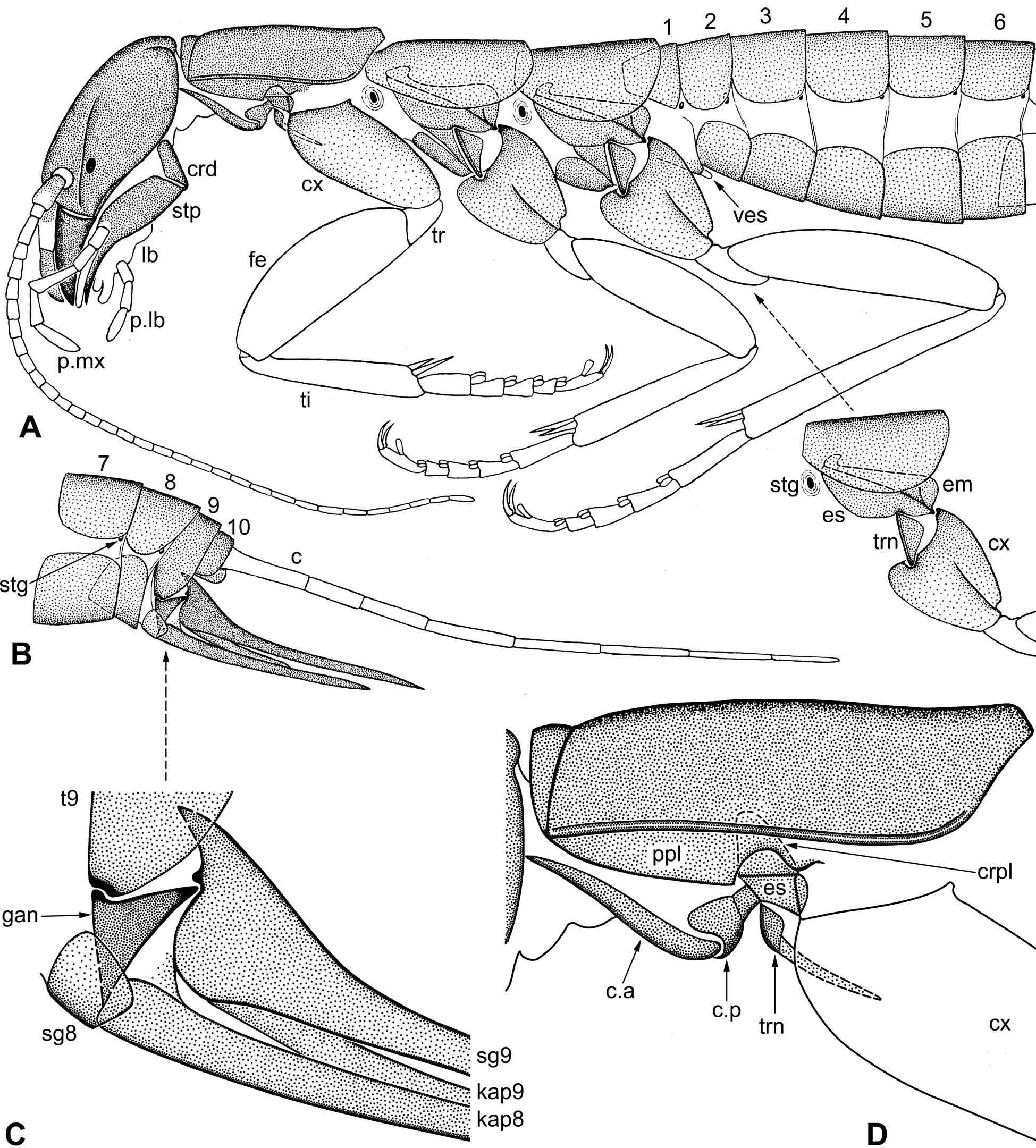

Рис. 8.2.3. Notoptera: самка имаго Grylloblattina djakonovi Bey-Bienko 1951. A–B – общий вид, латерально; С – основание яйцеклада, увеличено; D – переднегрудь, увеличено (прерывистой линией показан криптоплейрит, скрытый тергитом). Условные обозначения: 1–10 – сегменты брюшка; c – церк; ca – передний цервикальный склерит; cp – задний цервикальный склерит; crd – кардо максиллы; crpl – криптоплейрит; cx – тазик; em – эпимерон;  es– эпистернум; fe – бедро;  gan – гонангул; kap8, kap9 – кинетапофизы VIII и IX пар; lb – нижняя губа; p.lb – лабиальный щупик; p.mx – максиллярный щупик; ppl – ложноплейрит; sg8, sg9 – стилигеры VIII и IX сегментов брюшка; stg – дыхальце; stp – стипес максиллы; ti – голень;  tr – вертлуг;  trn – трохантин; ves – непарный втяжной пузырек на первом стерните брюшка.
