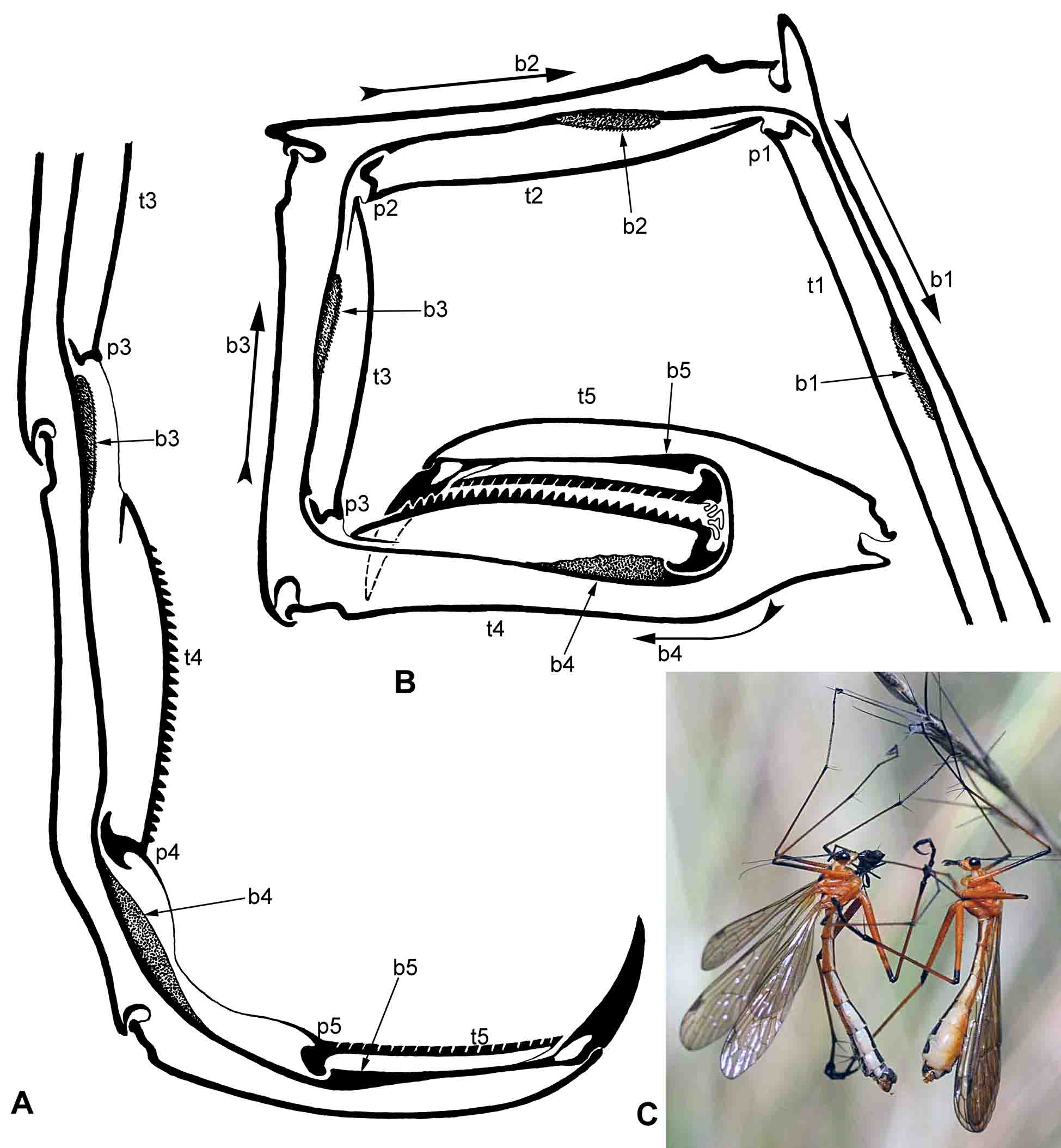

Рис. 10.10.1. Metamecoptera. A–B – Bittacus cirratus Tjeder 1956, задняя нога, оптический срез вершины лапки: A – начиная от вершины третьего тарсомера, в расправленном состоянии; B – начиная от вершины первого тарсомера, в согнутом состоянии (четыре стрелки показывают сдвиг каждого утолщения аподемы по сравнению с расправленным положением лапки на рис. A). С – Harpobittacus tillyardi Esben-Petersen 1915, самец (слева) и самка (справа). (фото с сайта «Brisbane Insects and Spiders» http://www.brisbaneinsects.com/pchew_brisbane/images/Tj212.jpg)

Условные обозначения: b1–b5 – утолщения аподемы; t1–t5 – тарсомеры; p1–p5 – подставки внутри тарсомеров.

Рис. 10.10.2. Metamecoptera: гениталии Bittacus cirratus и личинка
